How to draw Rect Overlay View?

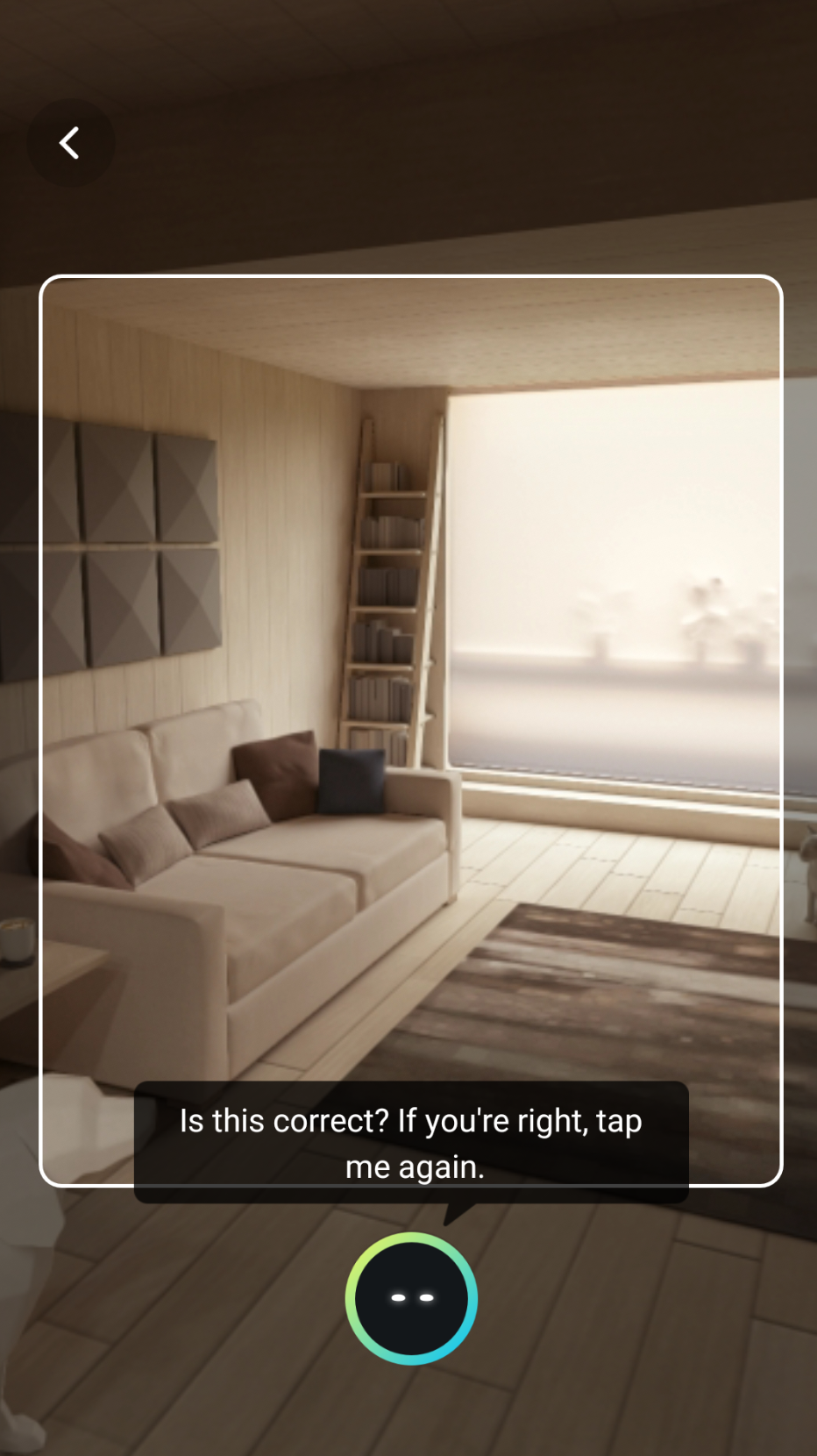

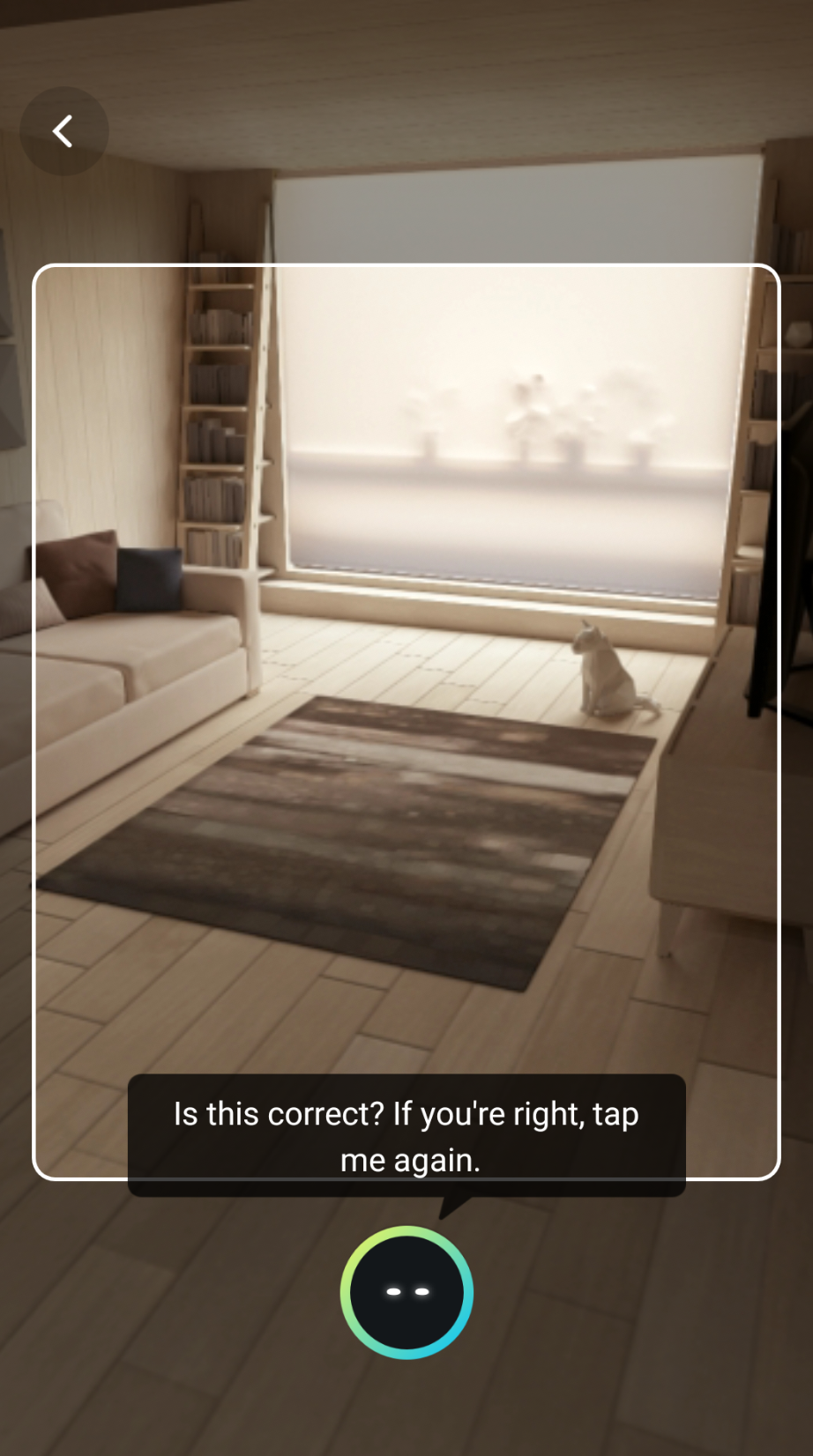

카메라 캡쳐 및 QR 코드 인식 영역에서 가운데가 뚫린 형태의 뷰가 많이 사용되고 있습니다.

위와 같이 가운데가 뚫린 Overlay 형태의 뷰를 그리는 방법에 대해서 알아보겠습니다.

원래는 xml 단계에서 처리할 수 있을거라 예상했지만, Round Corner 형태의 사각형을 사용하기 때문에 onDraw 단계에서 직접 그려주는 방법으로 방향을 잡았습니다.



Android View Lifecycle



안드로이드 뷰를 그리는 LifeCycle 함수 중, Overlay 커스텀 뷰 제작에서 사용할 것들만 간단히 살펴보겠습니다.

1) onMeasure() 에서 사이즈를 측정하고, 2) layout() 뷰의 위치와 크기를 할당합니다. 그리고 3) dispatchDraw() 에서 그립니다.

---

<참고>

레이아웃인 뷰는 onDraw() 를 호출하지 않고, onDispatchDraw() 만 호출하여 배경을 그립니다.
onDraw() 를 사용하려면 setWillNotDrawEnabled(false); 함수를 호출하면 됩니다.

커스텀 뷰는 LinearLayout을 상속받아 작업하였기에 onDispatchDraw() 함수를 사용하면 됩니다.

---

커스텀뷰 제작은 기본적인 Canvas에 drawBitmap() 함수를 이용해서 사각형, 원형 등을 만드는 방법을 이용합니다.
Round Corner를 활용하려면 drawRoundRect() 함수를 활용합니다.

PorterDuffXfermode 를 알아야 한다!

<PorterDuffXfermode를 활용하여 RoundRect를 그리는 코드>

paint.color = Color.TRANSPARENT
paint.xfermode = PorterDuffXfermode(PorterDuff.Mode.SRC_OUT) // 요 부분이 punch 해주는 효과

val borderPaint =
Paint(Paint.ANTI_ALIAS_FLAG)
borderPaint.color = Color.WHITE

if (mode == MODE.DEFAULT) {
	osCanvas.drawRoundRect(
		RectF(
          left!!.minus(borderWidth),
          top!!.minus(borderWidth),
          right!!.plus(borderWidth),
          bottom!!.plus(borderWidth)
          ), 30f, 30f, borderPaint
     )
}
osCanvas.drawRoundRect(RectF(left!!, top!!, right!!, bottom!!), 25f, 25f, paint)

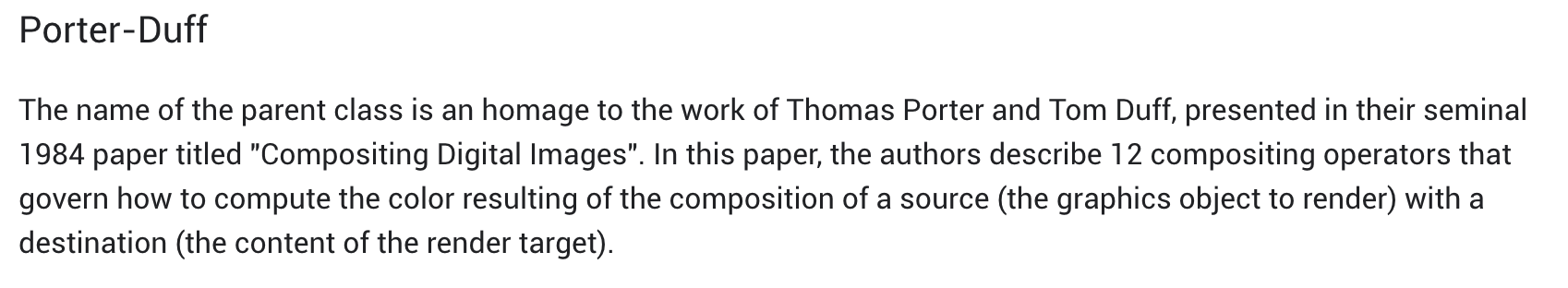

Thomas Porter 와 Tom Duff 라는 사람이 만든 'Composing Digital Images' 라는 홈페이지 작업물에서 이름을 따왔다고 합니다.
디지털 이미지를 어떻게 조합할 것인가에 대한 답을 주는 함수입니다.

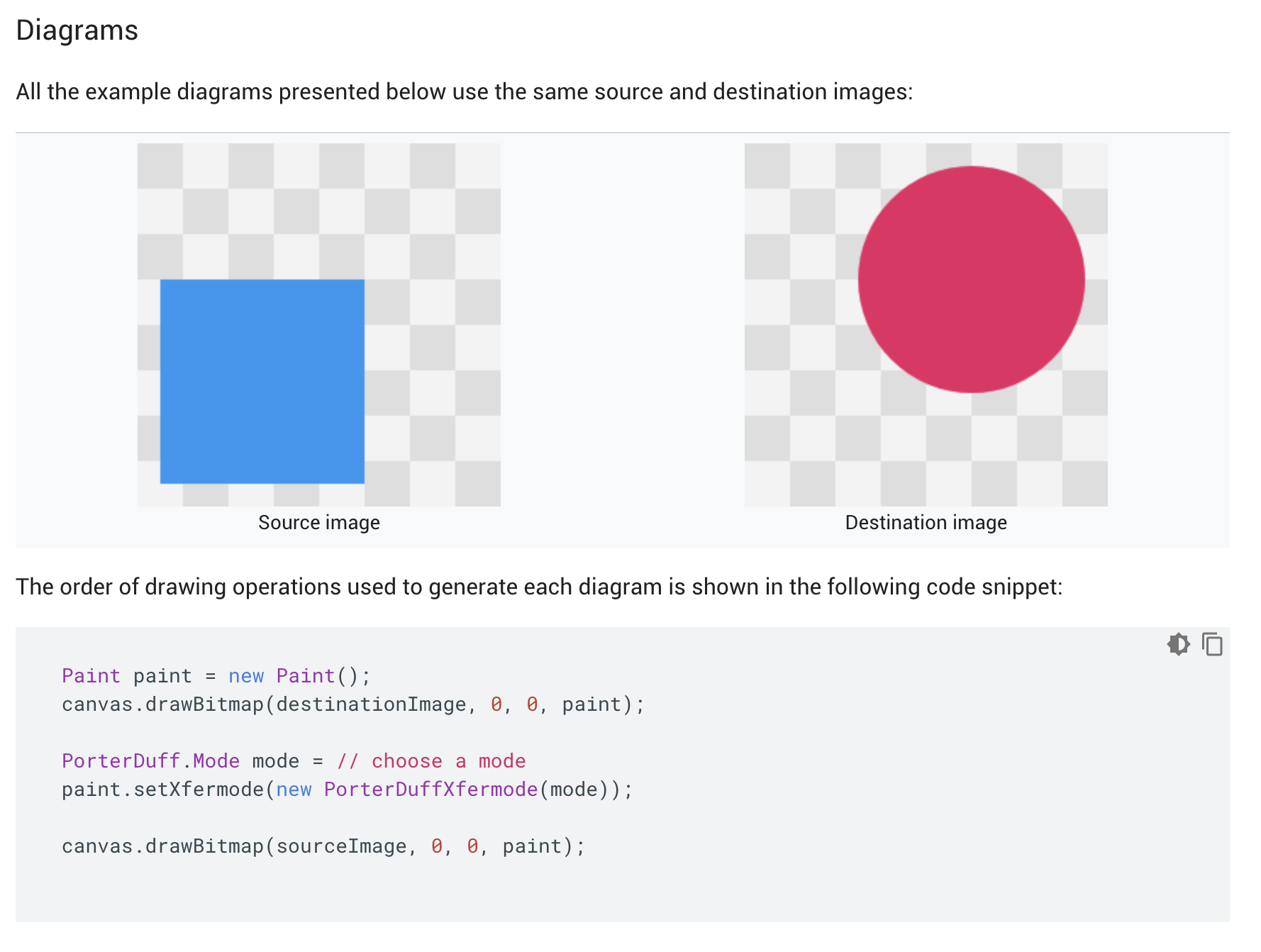

source image와 Destination image 를 조합해서 가운데 사각형은 비어있고, 그 외부 영역은 dim 처리가 되어있게 만드려면 어떻게 해야할까?

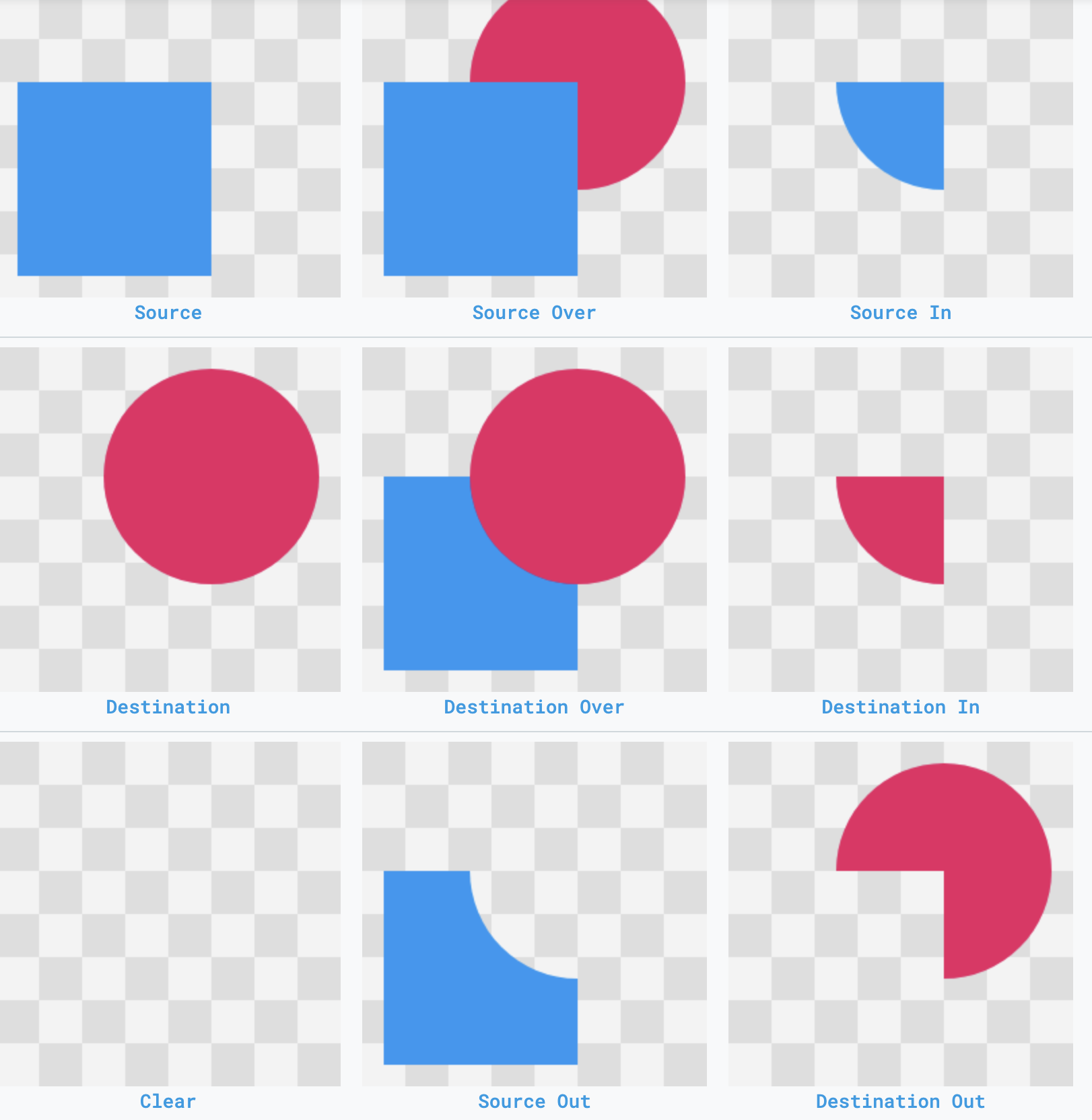

PorterDuffXfermode MODE 종류



PorterDuffXfermode 의 MODE의 종류중에 하나를 선택하여 뷰를 그려보겠습니다.

해당 모드중에 어떤걸 선택해야 원하는 결과가 나올 수 있을까 고민을 해봤습니다.

	Destination	Source	최종 목적

위의 Mode 중에서 Destination 영역만 남기고 Source 영역은 뻥 뚤리게 하려면 'Source Out' 모드를 선택하면 됩니다.

위의 코드로 다시 돌아가서 살펴보면  PorterDuffXfermode(PorterDuff.Mode.SRC_OUT) 부분을 확인할 수 있습니다.

(참고: https://developer.android.com/reference/android/graphics/PorterDuff.Mode.html)

---

<커스텀 뷰 전체 소스>

class RectOverlayView : LinearLayout {
    private var bitmap: Bitmap? = null
    private var left: Float? = 0f
    private var top: Float? = 0f
    private var right: Float? = 0f
    private var bottom: Float? = 0f

    private val borderWidth = 2.toPx().toFloat()

    private var mode: MODE = MODE.DEFAULT

    constructor(
        context: Context?,
        left: Float?,
        top: Float?,
        right: Float?,
        bottom: Float?
    ) : super(context) {
        this.left = left
        this.top = top
        this.right = right
        this.bottom = bottom

        z = -1f // 레이아웃 트리 관계에서 최하단에 위치하도록

        visibility = View.INVISIBLE
    }

    constructor(
        context: Context?,
        attrs: AttributeSet?,
        defStyleAttr: Int,
        defStyleRes: Int
    ) : super(context, attrs, defStyleAttr, defStyleRes) {
    }

    override fun onLayout(
        changed: Boolean,
        l: Int,
        t: Int,
        r: Int,
        b: Int
    ) {
        super.onLayout(changed, l, t, r, b)
        bitmap = null
    }

    override fun dispatchDraw(canvas: Canvas) {
        super.dispatchDraw(canvas)
        if (bitmap == null) {
            createWindowFrame()
        }
        canvas.drawBitmap(bitmap!!, 0f, 0f, null)
    }

    override fun onDraw(canvas: Canvas?) {
        super.onDraw(canvas)
    }

    protected fun createWindowFrame() {
        bitmap = Bitmap.createBitmap(
            width,
            height,
            Bitmap.Config.ARGB_8888
        )

        val osCanvas = Canvas(bitmap!!)
        val outerRectangle =
            RectF(0f, 0f, width.toFloat(), height.toFloat())
        val paint =
            Paint(Paint.ANTI_ALIAS_FLAG)

        when (mode) {
            MODE.DEFAULT -> {
                paint.color = Color.BLACK
                paint.alpha = 99
            }
            MODE.DIM -> {
                paint.setMaskFilter(BlurMaskFilter(8f, BlurMaskFilter.Blur.NORMAL))
                paint.color = Color.BLACK
                paint.alpha = 180
            }
        }

        osCanvas.drawRect(outerRectangle, paint)


        paint.color = Color.TRANSPARENT
        paint.xfermode = PorterDuffXfermode(PorterDuff.Mode.SRC_OUT) // 요 부분이 punch 해주는 효과

        val borderPaint =
            Paint(Paint.ANTI_ALIAS_FLAG)
        borderPaint.color = Color.WHITE

        if (mode == MODE.DEFAULT) {
            osCanvas.drawRoundRect(
                RectF(
                    left!!.minus(borderWidth),
                    top!!.minus(borderWidth),
                    right!!.plus(borderWidth),
                    bottom!!.plus(borderWidth)
                ), 30f, 30f, borderPaint
            )
        }
        osCanvas.drawRoundRect(RectF(left!!, top!!, right!!, bottom!!), 25f, 25f, paint)
    }


    fun changeMode(mode: MODE) {
        this.mode = mode
        invalidate()
    }


    companion object {
        /**
         * 화면 모드로 1) 기본모드 2) 배경이 안보이는 DIM 모드
         */
        enum class MODE {
            DEFAULT,
            DIM
        }
    }
}
